円筒内面検査装置「NOZOC-L」細径タイプの受注販売を 4月1日より開始！

～内径φ10～、自動車部品など、小型の円筒形状部品の検査を自動化！～

2021-03-29 14:00

株式会社エデックリンセイシステム(本社：愛知県豊橋市、代表取締役社長：服部友彦)は、円筒形状部品の内面検査装置「NOZOC(ノゾック)」のラインアップを追加し、「NOZOC-L」細径タイプの受注販売を2021年4月1日より開始いたします。

「円筒内面検査装置　NOZOCシリーズ」
http://www.edeclinsey.jp/?page_id=3435

「NOZOC-L」細径タイプ　開発の背景

株式会社エデックリンセイシステムは円筒内面の傷、鋳巣などの欠陥を検出し、加工部品の品質管理、検査省人化を実現する、円筒内面撮像装置を2017年より開発、これまで高精度据置型「NOZOC-S」や、φ35～150の中～大径ワークに適したタイプ「NOZOC-L」を販売してきました。しかし、お客様から更に細い内径のご要望をいただいたことから、この度φ10～30に対応した「NOZOC-L」細径タイプを開発いたしました。

「NOZOC-L」の特長

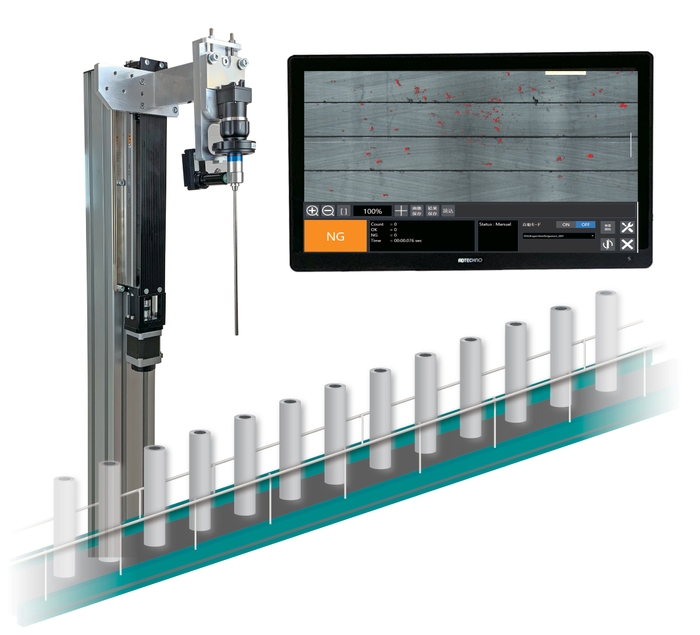

「NOZOC-L」は、お客様の装置に組み込みやすいユニット形態にて販売。筒状のワーク内面を光学カメラで撮像、1枚の展開画像として表示し、自動で画像処理を行います。画像保存にも対応しており、トレーサビリティとしてもお役立ていただけます。

1．光学カメラによる外観検査
NOZOCシリーズは特殊光学系により円筒の内面を撮像します。非破壊、非接触のため、ワークを傷つける事なく、全数検査が可能です。また、レーザーを用いていないため、幅広いワーク材質に対応します。

2．自動画像検査ソフト搭載
自動検査ソフトを搭載。5つの検査モードと各種フィルタにより、欠陥を検出し、OK／NGを判定します。

3．異形ワークにも対応
検査ワークを回転させずに撮像するため、複雑な外形形状であっても検査が可能です。(撮像穴はストレートである必要があります。)

4．装置に組み込み易い
撮像のための駆動系を含むワンパッケージユニットでの販売のため、装置への組み込みが容易です。外部との通信インターフェースを用意しているため、上位機器からの制御も可能です。

「NOZOC-L」細径タイプの概要

名称　　　：NOZOC-L 細径
販売開始日：2021年4月1日
対象ワーク：内径：φ10～30、深さ150mm
商品構成　：光学ユニット(駆動系含む)、制御ボックス、タッチパネルモニタ

会社概要

商号　　：株式会社エデックリンセイシステム
代表者　：代表取締役社長　服部友彦
所在地　：〒441-8113　愛知県豊橋市西幸町字浜池331番地9
設立　　： 1992年
事業内容：画像処理機器、電子機器、制御盤、ソフトウェア、
　　　　　生産設備の設計、製造、販売
資本金　： 4,000万円
株主　　：株式会社FUJI 100％出資
URL　　： http://www.edeclinsey.jp/
