大規模太陽光発電所向け屋外小型PCS用太陽光発電システム (4500kW対応／HUAWEI製 DC1500V パワーコンディショナ専用／22kV送電) SOLAR SPEC RMU登場！
株式会社Wave Energy(東京都港区芝)は、工期が少ない大規模太陽光発電設備の建設に際して、短納期で納入でき、施工もしやすく、発電収益向上にも貢献できる新しい太陽光発電システム SOLAR SPEC RMUの受注を10月より開始します。
SOLAR SPEC RMUは、22kVリングメインと変圧器、交流集電盤を組み合わせたコンテナータイプのシステムで、HUAWEI製PCS125kW(140kVA)を36台接続でき、4500kW(4900kVA・力率92％)対応です。
1972年の設立以来、配電盤メーカの立場から社会のニーズに合わせ、製品を提供してまいりました株式会社Wave Energyは、高圧電力を取り扱うプロフェッショナル集団として、収益に拘った太陽光発電所の構築から運用までサポート致します。
パンフレットもご用意しておりますので、お気軽にお問い合わせ下さい。
SOLAR SPEC RMU

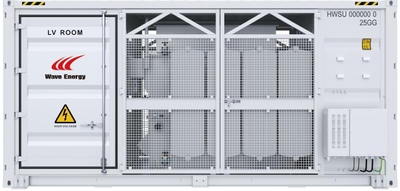

Wave EnergyのSOLAR SPEC RMUは、輸送を考慮し、20フィートコンテナーの中に、22kVリングメインと4900kVA変圧器とAC550V交流集電回路を36回路内蔵しています。HUAWEI製PCS専用で、125KWを36台接続可能にした一体型のシステムです。

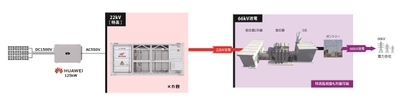

概略構成図
仕様
変圧器容量 ：4900kVA(2450kVA×2回路) 油入自冷式
PCS容量 ：4500kW 力率92％以上
変圧器電圧 ：22kV／550V×2回路
入力電圧 ：AC550V 組み合わせPCS HUAWEI 125kW DC1500V
入力回路 ：MCCB 3P 250AT×36回路
出力電圧 ：AC22kV リングメイン方式(SF6ガス絶縁・3ユニット)
外形寸法 ：(W×H×D)6,058×2,896×2,438
重量 ：約19t(トレーラーで一体搬入)
環境 ：一般環境
動作温度範囲 ：-20℃～40℃
防水防塵保護等級：IP54
付属品 ：補機変圧器 5kVA・UPS 1.5kVA・低圧側にSPD 監視装置収納BOX付

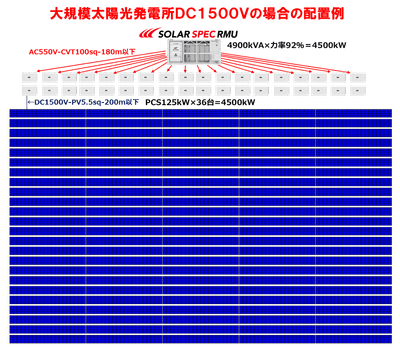

発電所内配置の考え方
AC側(550V)は、CVT-100sqを180m以下となるようにPCSを設置して下さい。
最近は、太陽光パネルが大容量化しており、電流も大きくなってきています。HUAWEI製PCS125kWは、1ストリングあたり最大13Aまで対応していますので、400W級のパネルにも対応できます。
また、このPCSは最大18入力(MPPT9回路)ありますので、過積載にも対応できます。
DC側(1500V)ケーブルサイズを5.5sqで使用すると、パネルからPCSまでの距離が200m位まで対応可能です。
