120万画素＆1,000fpsで撮影できる USBストリーミングハイスピードカメラ 『INFINICAM UC-1』新発売

株式会社フォトロン(本社：東京都千代田区、代表取締役社長：瀧水 隆)は、120万画素＆1,000fpsで撮影した画像データをPC側メモリにリアルタイム転送できる新しいハイスピードカメラ『INFINICAM UC-1』(55mm×55mm×55mm(WHD)、280g)を2020年12月21日より発売します。

製品名：INFINICAM UC-1
発売日：2020年12月21日
※価格はお問い合わせください。

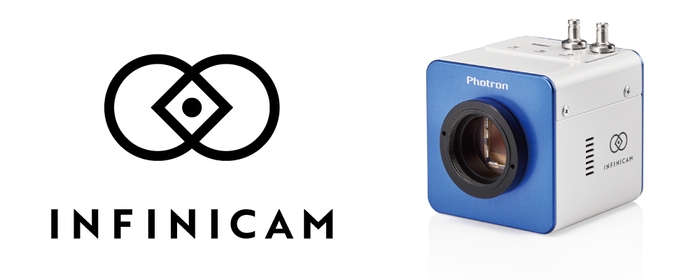

INFINICAM UC-1

株式会社フォトロンは、民間企業の研究開発部門や生産技術部門、大学官公庁の最先端の研究開発テーマに向けた画像システムソリューションを提供しております。
近年、AIを活用した画像解析や自動化(FA)する工場のマシンビジョンなど、多岐に渡る画像活用の用途において、高速撮影だけではないリアルタイムでの画像転送ニーズが高まっています。
リアルタイムの画像転送を実施しようとした際、既に市場にある産業用カメラでは、専用のフレームグラバーボードが必要となりコストが高くなる傾向があります。また、従来のハイスピードカメラを使用した場合では、大容量の画像データを専用メモリへ保存するため、リアルタイムの画像転送が課題でした。
当社ではこれらの課題に対して、120万画素＆1,000fpsの高速高解像度で撮影した画像データをPC側メモリにリアルタイム転送できる新しいハイスピードカメラ『INFINICAM UC-1』をラインアップに加えることで、顧客のさらなる課題解決に貢献します。

製品に関するホームページ
https://www.photron.co.jp/products/hsvcam/infinicam/

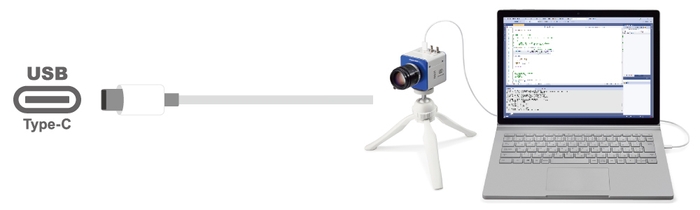

1. シンプルな高速画像処理
   これまで高速画像処理にはフレームグラバーボードなどの専用ボードを使用し、デスクトップPCが必須かつケーブル配線が必要でしたが、INFINICAM UC-1は汎用のUSB3.1TypeCケーブル1本とPC1台で環境構築できます。専用ボードが不要なのでノートPCも使えます。

シンプルな高速画像処理

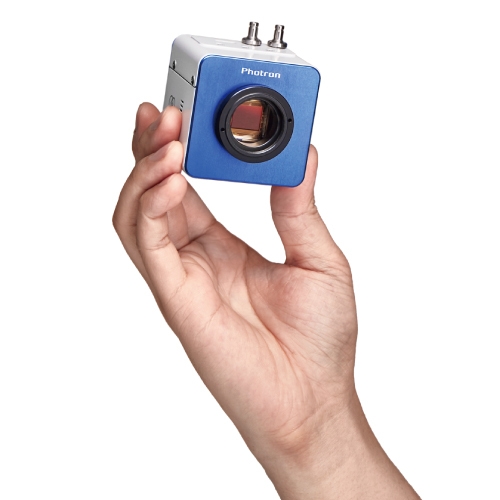

2. 小型軽量・汎用Cマウント
   INFINICAM UC-1は55mm×55mm×55mm(WHD)のサイズで、重さ280gの小型密閉筐体です。レンズマウントはCマウントなので汎用的な各種レンズを選択することができます。

小型軽量・汎用Cマウント

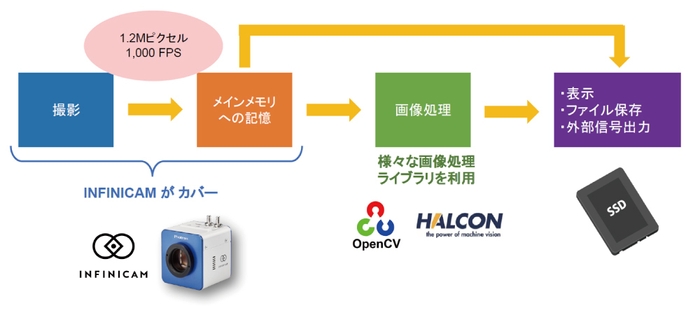

3. リアルタイム圧縮＆高速転送
   INFINICAM UC-1は撮影データを1/4以下の容量にリアルタイム圧縮し高速転送を行います。通常USB3.1では送れない120万画素＆1,000fps(解像度1246×1008画素で1,000コマ/秒)の撮影データも、データ転送を待つことなくリアルタイム計測に使えます。また、一般的なハイスピードカメラはカメラ本体の内蔵メモリによって録画時間が制限されてきましたが、INFINICAM UC-1ではPCの大容量ストレージを使えば長時間録画も可能です。

リアルタイム画像処理

4. オープンな開発環境
   INFINICAM UC-1は公式ホームページで最新SDKや開発環境、マニュアル類を公開しており、ダウンロードできます。サンプルプログラムのソースコードなども順次公開予定です。

《INFINICAM UC-1公式ホームページ：SDK》
https://www.photron.co.jp/products/hsvcam/infinicam/tech.html

5. INFINICAM UC-1の応用先

INFINICAM UC-1の応用先

● 物体検知
● 物体追跡
● モーション解析
● 物体のラベリング
● テンプレートマッチング
● フォーカス検知
● エッジ検出
● 表面粗さ解析
● オプティカルフロー
● デジタルホログラフィ

モデル名　　　　　　　　　：INFINICAM UC-1
センサタイプ　　　　　　　：CMOSイメージセンサ
センササイズ　　　　　　　：12.8×10.24 mm
画素ピッチ※正方画素　　　：10μm
有効最大解像度　　　　　　：1246×1024
最高撮影速度(フルフレーム)：988コマ/秒
最高撮影速度(分割フレーム)：31,157コマ/秒
最短露光時間　　　　　　　：6.5μsec
シャッタ方式　　　　　　　：グローバルシャッタ
濃度階調　　　　　　　　　：モノクロ 8bit
インタフェース　　　　　　：USB3.1 Gen1 Type-C
レンズマウント　　　　　　：Cマウント
外部同期信号　　　　　　　：2.5Vp-p(DINコネクタオス)
カメラ筐体　　　　　　　　：非密閉空冷型(ファン付き)
寸法/質量　　　　　　　　 ：55(W)×55(H)×55(D)mm/280g
　　　　　　　　　　　　　　(突起物、付属品を除く)
保管温度/湿度　　　　　　 ：-20℃～60℃/85％以下(結露無きこと)
動作温度/湿度　　　　　　 ：0℃～45℃/80％以下(結露無きこと)
DC電源　　　　　　　　　　：5V(USB Vbus供給)

OS　　　　：Microsoft Windows 10 64bit
CPU　　　 ：AVX2対応プロセッサ
ランタイム：Visual C++ 2019 再頒布パッケージ

撮影速度(コマ/秒)：50
解像度　　　　　 ：1246×1024

撮影速度(コマ/秒)：250
解像度　　　　　 ：1246×1024

撮影速度(コマ/秒)：500
解像度　　　　　 ：1246×1024

撮影速度(コマ/秒)：988
解像度　　　　　 ：1246×1024

撮影速度(コマ/秒)：1,000
解像度　　　　　 ：1246×1008

撮影速度(コマ/秒)：2,000
解像度　　　　　 ：1246×496

撮影速度(コマ/秒)：5,000
解像度　　　　　 ：1246×176

撮影速度(コマ/秒)：10,000
解像度　　　　　 ：1246×80

撮影速度(コマ/秒)：20,000
解像度　　　　　 ：1246×32

撮影速度(コマ/秒)：31,157
解像度　　　　　 ：1246×16

※撮影速度は1～31,157コマ/秒の範囲で設定可。
※露光時間は開放～6.5μsecの範囲で0.01μsec刻みで設定可。
※解像度は高さ方向16画素刻みで設定可。(分割フレーム時は制限あり)
※開発環境により設定した撮影性能が出ない場合があります。
