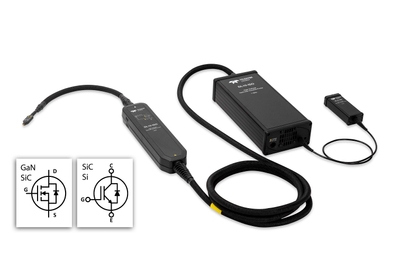

テレダイン・レクロイ、市場が急拡大するGaN、SiCなど WBGパワー半導体の総合的な特性評価を実現！ 1GHz 光アイソレーションプローブの入力ダイナミックレンジを2500Vまで拡張

～高DCバス電力変換システムの出力信号を最大1GHzの帯域で測定することが可能に～

2022-11-24 15:00

テレダイン・レクロイ(日本社名：テレダイン・ジャパン、所在地：東京都府中市、代表取締役：原直)は、この度、DL-ISO高電圧光アイソレーションプローブ用の新しい1000Vチップおよび2500Vチップの発売開始を発表しました。
この新しい高電圧プローブチップをDL-ISOプローブに組み合わせることで、これまで200Vまでだった入力ダイナミックレンジを最大2500Vまで拡張し、ゲート駆動信号の測定のみならず、高DCバス電力変換システムの出力信号を最大1GHzの帯域で測定することができるようになります。

背景

採用が急速に進んでいるGaNやSiCなどのワイドバンドギャップ(WBG)材料は、従来型半導体デバイスSiの10倍以上の高速な立ち上がりのスイッチングを可能としており、小型・軽量化と高効率化の実現に最適な材料であり、この高速なデバイスをゲート駆動信号だけではなく、出力信号まで含めて総合的に評価することが求められています。
このような背景の中、テレダイン・レクロイでは、よりダイナミックレンジの広いプローブチップを開発し、DL-ISOプローブシステムに加えました。

新製品の概要

この新しく開発されたプローブチップにより、600Vクラスを超えるワイドバンドギャップ(WBG)電力変換システムの総合的評価が最大1GHzの帯域で可能となります。

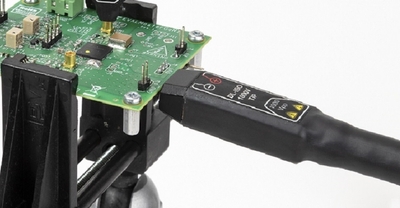

接続は高電圧に対応するため5.08mmピッチの角ピンによる接続となります。また、約38cm長の柔軟なリードとなっており、競合他社製品に比べ、プロービングのアクセスが容易なことも特徴のひとつとなっています。
また、この新製品プローブチップは、これまでのDL-ISOプローブ用のチップと同様に、高い信号忠実度、最小のオーバーシュート、高精度を持ち、テレダイン・レクロイの12ビット高分解能オシロスコープと組み合わせたシステム上で、1.5％の高い精度を達成します。
さらに、今回のプローブチップのリリースにあわせて、より柔軟な接続を可能とするため、先端リードを拡張するアクセサリキット(DL-ISO-ACC-KIT)も追加されます。アクセサリキットにはMMCX-Yリードソケット／ソルダイン、角ピンソケット／ソルダイン、MMCX-角ピンアダプタ、グラバが同梱されます。

DL-ISO用高電圧角ピンチップの詳細情報

◆製品ラインナップ
型名　　　　　　　：DL-ISO-1000V-TIP
差動入力　電圧範囲：1000V
非破壊　最大電圧　：1250V
CMRR@DC　　　　　：125dB
接続　　　　　　　：5.08mmピッチ／0.635mm角ピン

型名　　　　　　　：DL-ISO-2500V-TIP
差動入力　電圧範囲：2500V
非破壊　最大電圧　：3300V
CMRR@DC　　　　　：115dB
接続　　　　　　　：5.08mmピッチ／0.635mm角ピン

◆納期：受注後16週間(DL-ISO-1000V-TIP／DL-ISO-2500V-TIP)、10週間(DL-ISO-ACC-KIT)

◆価格：当社サイトよりお問合せください。
https://teledynelecroy.com/japan/support/request/

◆互換性のあるプローブシステム：
●DL03-ISO　350MHz帯域幅高電圧光アイソレーションプローブ
●DL07-ISO　700MHz 帯域幅高電圧光アイソレーションプローブ
●DL10-ISO　1GHz 帯域幅高電圧光アイソレーションプローブ

◆DL-ISO高電圧光アイソレーションプローブの詳細
http://teledynelecroy.com/japan/products/probes/dl-iso/default.asp

◆本プレスリリース
https://teledynelecroy.com/japan/news/20221124/default.asp
