世界OLEDモジュール用FPC熱圧着ボンディング装置市場年平均成長率は約5.84％と予測される

1.1 OLEDモジュール用FPC熱圧着ボンディング装置の概要
項目 内容
製品名 OLEDモジュール用FPC熱圧着ボンディング装置
製品定義 OLED表示モジュールの後工程組立に使用される専用自動化装置であり、フレキシブルプリント回路とOLEDパネル端子、フレキシブル基板、COF接続部、TFPC接続部、またはPCB端子との高精度な熱圧着接続を行う。
接続原理 通常は異方性導電フィルムであるACFを接続媒体として使用し、温度、圧力、時間を制御することで、導電粒子を垂直方向に導通させると同時に、隣接回路間の絶縁を維持する。
代表的な工程 パネルおよびFPCの供給、端子洗浄、ACF貼付、画像位置合わせ、仮圧着、本圧着、冷却定着、AOIまたは抵抗検査、搬出。
調査対象範囲 単体式またはライン式のFOG、FOP、FOF、FOBボンディング装置、およびACF貼付、FPC供給、画像位置合わせ、熱圧着、検査、搬送を一体化した自動化システム。
主な製品タイプ FOGボンディング装置、FOPボンディング装置、FOFボンディング装置、FOBボンディング装置、自動化統合ボンディングライン。
中核機能 OLEDモジュールにおけるFPC、COF、TFPCおよびPCB接続端の高精度熱圧着接続を実現し、接続信頼性、生産効率、製品歩留まりを向上させる。
主要性能指標 位置合わせ精度、圧着精度、温度均一性、荷重の閉ループ制御、タクトタイム、対応パネル寸法、FPC本数、段取り替えの安定性。
主な用途 スマートフォン用フレキシブルOLED、折りたたみOLED、車載OLED、タブレット・ノートPC用IT OLED、ウェアラブル表示、マイクロOLEDモジュール。
主要技術方向 高精度画像位置合わせ、多ゾーン温度制御、荷重閉ループ制御、フレキシブル基板の無損傷搬送、多工程自動化統合、インライン検査、データトレーサビリティ。
業界平均粗利益率 約30～45％

1.2 世界市場の発展と成長要因

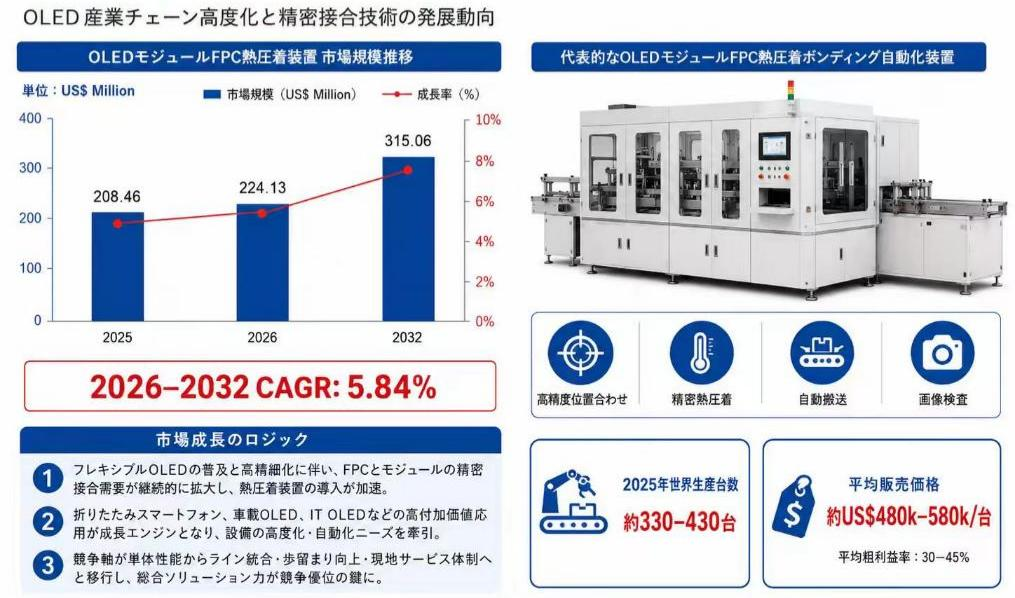

YHResearchの初期調査によると、2025年の世界OLEDモジュール用FPC熱圧着ボンディング装置市場規模は約US$208.46 Millionであり、2032年には約US$315.06 Millionに達し、2026～2032年の年平均成長率は約5.84％と予測される。この市場規模は、OLEDモジュール端子部におけるFPC、COF、TFPCおよびPCB接続端の熱圧着に使用される単体装置と自動化ラインを主に対象とし、仮圧着、本圧着、冷却、画像位置合わせ、ACF貼付、検査、搬送などの中核モジュールを含む。需要面ではフレキシブルOLEDが基盤であり、折りたたみ表示、車載OLED、タブレットおよびノートPC用IT OLEDの新設ラインと既存ラインの更新が主要な成長源となる。狭額縁化、接続密度の上昇、FPC配置の複雑化により、ミクロンレベルの位置合わせ、温度均一性、荷重安定性、インライン検査への要求が高まっている。供給面では、主要メーカーが全自動搬送、多工程並列処理、プログラム可能な多段温度プロファイル、AOIと抵抗検査の統合、フレキシブルパネルの変形防止搬送、顧客工程レシピデータベースに投資している。業界は単体装置の性能競争から、ライン統合、迅速な段取り替え、歩留まり保証、現地サービスを総合的に競う段階へ移行している。今後の需要増加は、中国本土におけるOLEDモジュール生産能力の集積、車載表示の信頼性向上、IT OLEDの普及、折りたたみ・ウェアラブル形態の拡大から生じるとみられる。

1.3 競争構造と代表的メーカー

世界の競争構造は、アジアにメーカーが集中し、日本企業が深い工程ノウハウを持ち、韓国企業が国内パネル産業と密接に連携し、中国企業がライン統合と国産化を加速している点に特徴がある。第1階層の代表企業には、Panasonic Connect、Shibaura Mechatronics、AP Systems、AMADA WELD TECH、Nexa Dynamics、OHASHI ENGINEERINGが含まれ、高精度熱圧着、COF・FOG工程の蓄積、モーション制御、安定した量産納入、主要パネル顧客での検証に強みを持つ。第2階層および成長企業には、Shenzhen Liande Automation Equipment、Wuxi Novo Automation Technology、Shenzhen Techson Automation System、CETC Fenghua Information Equipment、Shenzhen Kaidayang Automation、Shenzhen Jintuo Automation Equipment、Shenzhen Shenkeda Intelligent Equipment、Shenzhen Xin Sanli Automation Equipment、Shenzhen Xuchong Automation Equipment、Shenzhen Hailunda Technology、Easy Field Corporationなどがあり、カスタマイズ対応、ライン一括納入、コスト管理、中国本土顧客への現地サービスを競争力としている。市場集中度は全体として中程度からやや高いが、単体装置、統合ライン、フレキシブルOLED、車載、研究開発用途では状況が異なる。今後は位置合わせ精度とタクトタイムだけでなく、ラインOEE、段取り替え効率、歩留まり立上げ、工程データベース、予備部品対応、地域横断的な納入能力が競争軸となる。ACF貼付、仮圧着、本圧着、AOI・ART検査、MES接続を統合できる企業がシェアを拡大しやすい。代表企業一覧は本宣伝版の初期整理であり、最終範囲は完全版報告書に準拠する。

1.4 製品タイプと用途構成

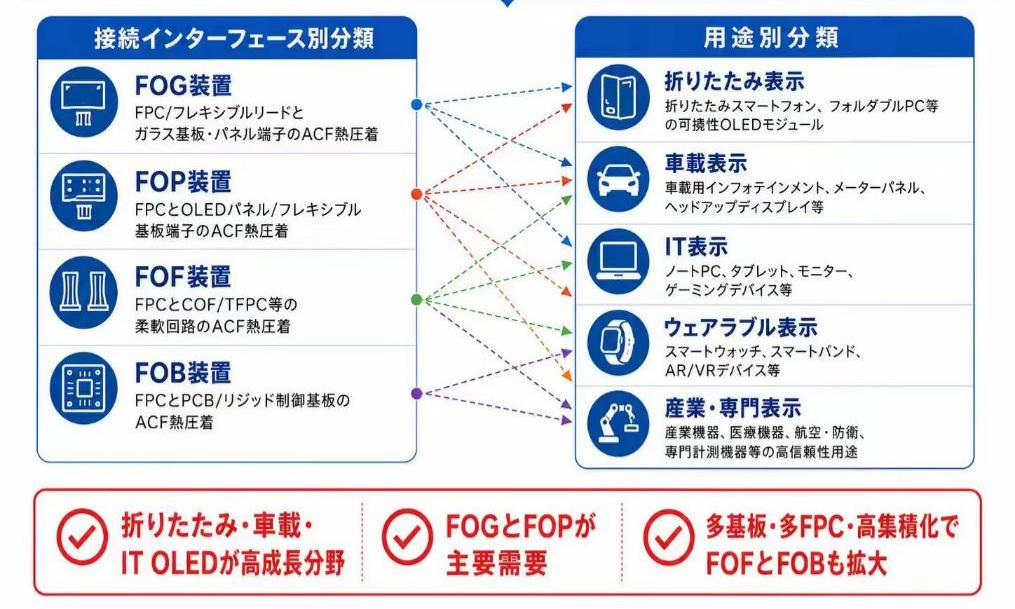

接続インターフェース別では、FOG装置はFPCまたはフレキシブルリードをガラス基板あるいはパネル端子にACF熱圧着で接続する装置で、モジュール工程における主要方式の一つである。FOP装置はFPCをOLEDパネルまたはフレキシブル基板端子に接続し、フレキシブルOLEDや折りたたみOLEDに適する。FOF装置はFPCとCOF、TFPC、その他の柔軟回路を精密接続し、狭ピッチ、柔軟材料の位置決め、反り制御を重視する。FOB装置はFPCとPCBまたはリジッド制御基板を接続し、モジュール機能検査、インピーダンス検査、基板組立と連携することが多い。用途別では、折りたたみ表示が柔軟搬送、折り目防止、変形防止、複数FPCの高精度圧着に最も高い要求を持ち、技術更新が速い。車載表示は長期信頼性、温度サイクル安定性、トレーサビリティ、低欠陥率を重視する。IT表示はタブレット、ノートPC、モニター用OLEDを含み、大型化、多辺端子、ラインタクトが需要を左右する。ウェアラブル表示は小型、高密度、迅速な段取り替えを重視し、産業・専門表示は多品種対応、工程プログラム性、長期安定稼働を重視する。成長が速い用途は折りたたみ、車載、IT OLEDであり、FOGとFOPが主要需要を維持する一方、複数基板、複数FPC、高集積モジュールの増加に伴いFOFとFOBも拡大する。

1.5 地域構造と市場機会

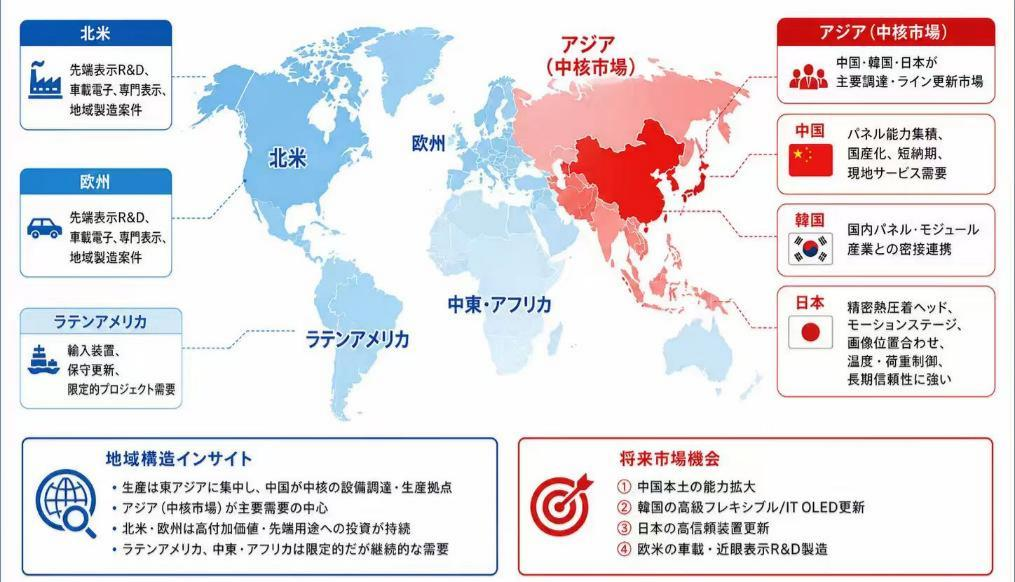

世界の生産能力は韓国、日本、中国に集中している。日本企業は精密熱圧着ヘッド、モーションステージ、画像位置合わせ、温度・荷重制御、長期信頼性に強く、高級COF・FOG、車載、IT表示案件に多く対応する。韓国は国内OLEDパネル・モジュール産業集積を背景に、フレキシブルOLED、折りたたみ表示、先端世代OLEDラインで顧客との連携が密接である。中国は単体装置から統合ライン、汎用熱圧着からフレキシブルOLED専用機まで比較的完整な供給体系を形成し、パネル生産能力の集積、装置国産化、短納期、現地サービス需要の恩恵を受けている。需要地域はアジアが中心で、中国、韓国、日本が最大の装置調達・ライン更新市場である。北米と欧州では、先端表示の研究開発、車載電子、専門表示、地域製造案件が中心で、数量は限定的であるものの、工程検証、ソフトウェアの開放性、信頼性への要求が高い。その他米州およびアフリカは、輸入装置、保守更新、少数のモジュール製造案件が中心となる。今後の地域機会は、中国本土のOLEDモジュール能力拡大、韓国の高級フレキシブル・IT OLED更新、日本の高信頼装置更新、欧米の車載・近眼表示の研究開発および製造に集中する。サプライチェーンは、主要部品のグローバル調達と装置の現地統合が並行する構造を維持する。

1.6産業チェーンと中核価値領域

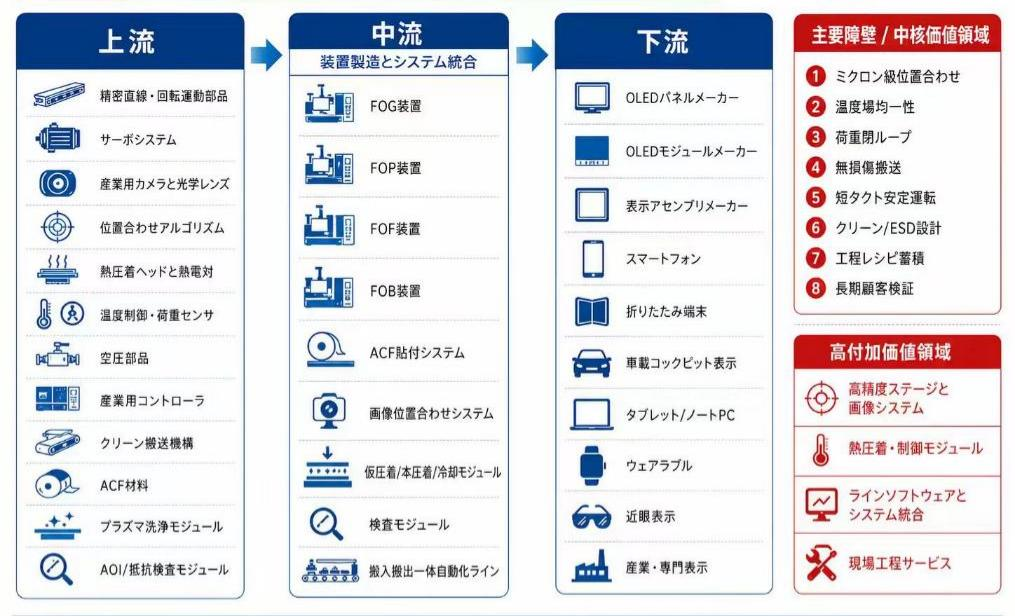

上流には、精密直線・回転運動部品、サーボシステム、産業用カメラと光学レンズ、位置合わせアルゴリズム、熱圧着ヘッドと熱電対、温度制御器、荷重センサ、空圧部品、産業用コントローラ、クリーン搬送機構、ACF材料、プラズマ洗浄、AOIおよび抵抗検査モジュールが含まれる。中流の装置メーカーは、パネル供給、端子洗浄、ACF貼付、FPC供給、画像校正、仮圧着、本圧着、冷却、検査、搬出を安定した単体装置または自動化ラインに統合し、パネル構造、FPC本数、端子ピッチ、タクトタイム、工場インターフェースに応じてカスタマイズする。下流顧客は、OLEDパネルメーカー、モジュールメーカー、表示アセンブリメーカー、およびスマートフォン、折りたたみ端末、車載コックピット、タブレット・ノートPC、ウェアラブル、近眼表示を供給するブランド・製造体系である。参入障壁は、ミクロンレベルの位置合わせ、温度分布の均一性、荷重閉ループ制御、フレキシブルパネルの無損傷搬送、短タクトでの安定運転、クリーン・ESD設計、工程レシピ蓄積、長期顧客検証に集中する。高付加価値領域は、高精度ステージと画像システム、熱圧着・制御モジュール、ラインソフトウェア、現場工程サービスである。今後は単体装置調達からモジュール型統合ラインとデータ型歩留まり管理へ移行し、上流部品の国産化が進む一方、高級画像処理、精密運動、主要温度制御、長期信頼性検証が性能上限を左右する。中流企業は標準プラットフォームと顧客専用モジュールを組み合わせて納期を短縮し、MES接続、トレーサビリティ、予知保全を強化する必要がある。

本記事の内容は、YH Research株式会社の調査レポート「グローバルOLEDモジュール用FPC熱圧着ボンディング装置のトップ会社の市場シェアおよびランキング 2026」のデータを基に作成しています。
