蛇の目ミシン工業、「タングレス・インサート自動挿入機」を 2021年9月30日より国内向けに発売

　蛇の目ミシン工業株式会社(所在地：東京都八王子市、代表取締役社長：齋藤 真)は、卓上ロボット「JR3000」シリーズの新たなアプリケーションとして、「タングレス・インサート自動挿入機」を、2021年9月30日より国内向けに発売いたします。
　タングレス・インサート(以下、「コイル」)※は、アルミ等の軽金属や、鋳物、樹脂など強度が弱い母材に挿入し使用することで、ねじ締結力を得ることができる部品であり、F1マシン、航空機、産業用ロボットや精密機器など、高い安全性や精度が求められる製品において世界中で採用されております。
※「TANGLESS」は、株式会社アドバネクスの登録商標(登録第4477416号)です。

　当社の卓上ロボットに搭載の電動ドライバー先端に取り付けた挿入工具に、同コイルを自動で装着する方法を独自に開発し(特許申請中)、コイルのピックアップ、母材への挿入、工具をコイルから外すまでの一連の作業の自動化を実現いたしました。さらに、挿入後の接触センサーによるコイル挿入の高さ、浮き、欠品を自動で検査する欠品自動検査機能をオプションでご用意しております。
　これにより、従来の熟練者による手作業を、手軽に自動化し、手作業によるコイルの破損、浮き及び欠品、工具や母材の破損を抑制し、長期間に亘り安定した品質でのコイル挿入工程の実現が可能です。
　当社としてはこれからも、技術面・サービス面でのお客様サポートと生産現場での作業用途に合わせた製品・ソフトウェアの開発を進め、ラインナップの充実を図ってまいります。

・手作業工程の自動化により生産性が向上
　従来の自動ドライバーを用いた手作業による作業工程を自動化
・品質の向上
　機械制御により、タッピング穴に対して正確に垂直挿入。
　品質向上と安定した生産を実現
・欠品自動検査機能＜オプション＞
　接触センサーで、挿入後のコイル高さを測定し、コイルの浮きや入れ忘れを検知
・推奨コイルサイズはM2～M8に対応
・コイル供給方式を2種類用意
　シェークトレイ方式(多品種の少量挿入向け)
　ボールフィーダー方式(単一品種の多数挿入向け)
・シェークトレイ方式は、コイルを格納するトレイの数や、動作範囲等により
　標準タイプとトレイ軸追加タイプから選択可能

商品名　　　　　：タングレス・インサート自動挿入機
国内希望小売価格：オープン価格(個別にお見積り)
発売日　　　　　：2021年9月30日

コイル供給方式　：シェークトレイ方式 標準タイプ
推奨コイルサイズ：M2～M4
動作範囲※1　　 ：400×280mm
コイル格納数※2 ：140個
外観　　　　　　：図1

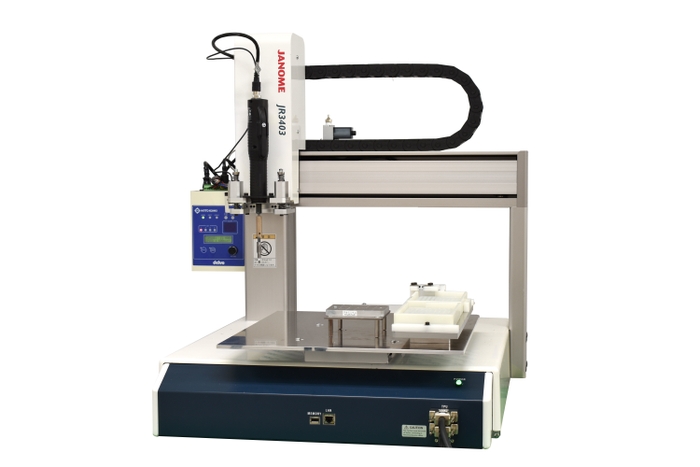

図1　シェークトレイ方式標準タイプ

コイル供給方式　：シェークトレイ方式 トレイ軸追加タイプ
推奨コイルサイズ：M2～M8
動作範囲※1　　 ：510×380mm
コイル格納数※2 ：140個×4トレイ
外観　　　　　　：図2

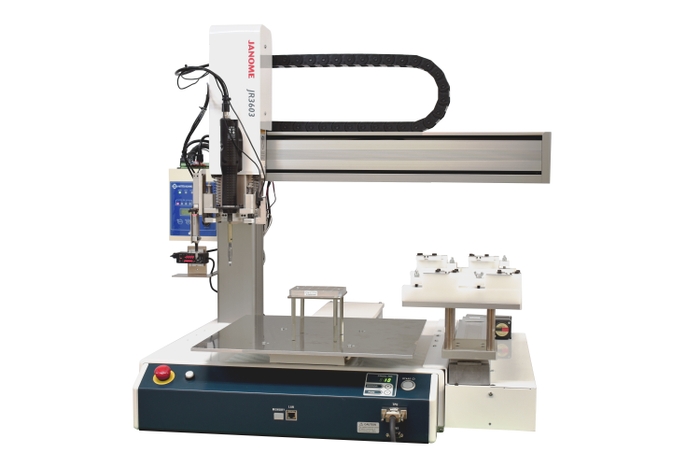

図2　シェークトレイ方式トレイ軸追加タイプ

コイル供給方式　：ボールフィーダー方式
推奨コイルサイズ：M3～M8
動作範囲※1　　 ：510×620mm
コイル格納数※2 ：-
外観　　　　　　：図3

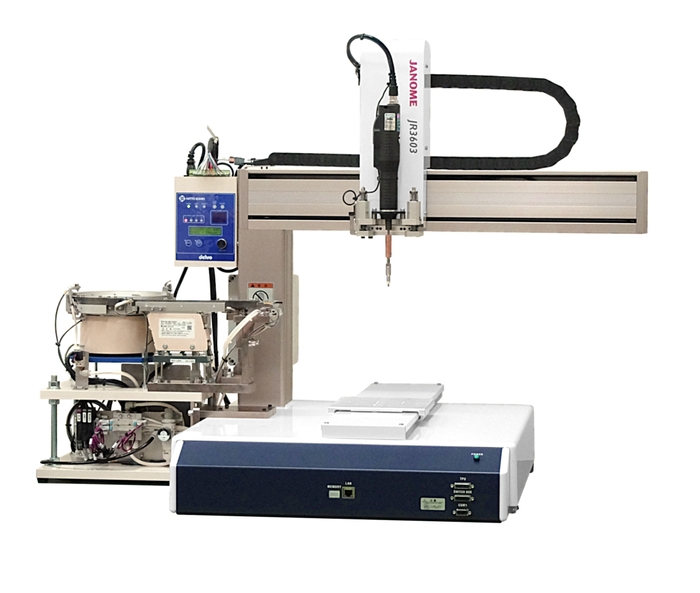

図3　ボールフィーダー方式

※1：動作範囲は参考値です。トレイサイズ等によって変わります。
※2：コイル格納数は、M3サイズのコイルの場合の参考値です。コイルのサイズによって変わります。

製品改良等のため、上記の仕様を予告なく変更する場合がありますのでご了承ください。

会社名　　　： 蛇の目ミシン工業株式会社
代表者　　　： 代表取締役社長　齋藤 真
所在地　　　： 〒193-0941　東京都八王子市狭間町1463
創業　　　　： 1921年10月
設立　　　　： 1950年6月
資本金　　　： 113億7,300万円(2021年3月31日現在)
主な事業内容： ・家庭用ミシン及び関連商品の製造ならびに販売
　　　　　　　 ・洋裁関連商品及び学校教育教材等の販売
　　　　　　　 ・産業機器の製造ならびに販売
URL　　　　 ： https://www.janome.co.jp/

※蛇の目ミシン工業株式会社は、2021年10月1日より、社名を「株式会社ジャノメ」に変更いたします。
