I0R漏電用の非接触アダプタ ACS102を販売開始

三和電気計器株式会社(本社:東京都千代田区、代表取締役:田中 真秀)は、I0R漏電用の非接触アダプタ ACS102を、2025年4月21日(月)に販売開始しました。

製品概要

I0R用非接触アダプタ ACS102(図1)は、当社のI0R漏電測定器I0R500・I0R700/700V専用のオプション製品です。静電誘導方式の測定クリップを用いて被覆電線の上から電路の位相を検出し電路と同位相の信号を出力端子から出力します。当社のI0R500・I0R700/700Vに接続することで(図2)、直接電路の金属部に端子をあてることなく、被覆電線上のクリップしやすい場所でI0Rの測定が可能です。
対応電路は単相、3相3線、3相4線(I0R700/700Vのみ)に対応。また本器とI0R測定器との間で組み合わせの調整が不要なので、接続するだけですぐに使用可能です。

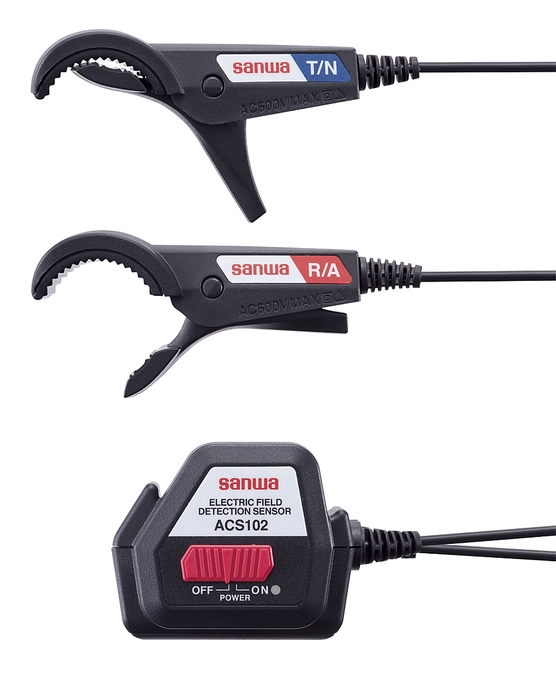

(図1)ACS102

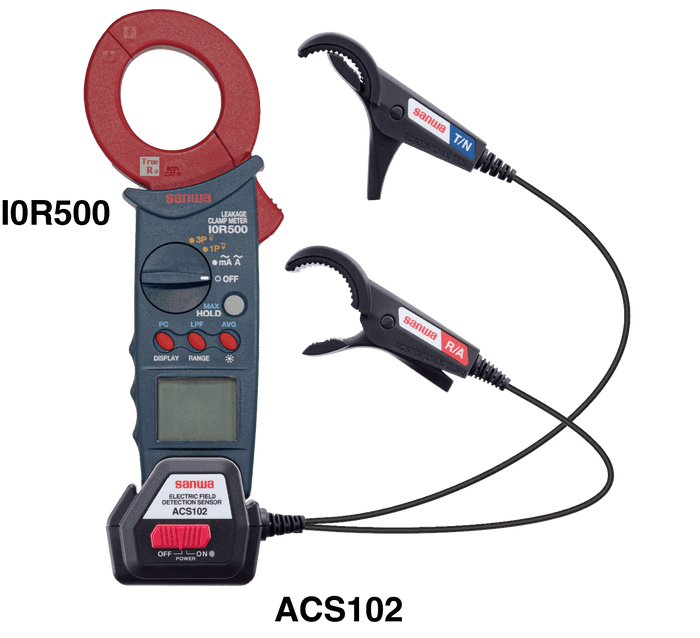

(図2)I0R500との接続

主な特長

1.特許取得技術
特許第7551174号
2.電池消耗
LED発光部を1か所・1色にして消費電流を抑えて、
単4アルカリ電池×2本で100時間以上可能。
3.組み合わせ調整不要
本器とI0R測定器との間で組み合わせの調整が不要なので、接続するだけですぐに使用可能
4.クリップしやすい形状
測定クリップは、はさみやすく電線サイズΦ3~30 mmと幅広く対応

主な仕様

位相検出方式   :静電誘導
対象電路     :単相・3相3線
          3相4線(I0R700/700のみ)
対象測定器    :I0R500、I0R700/700V(2線モードのみ対応)
クリップ可能電線径:3~30mm
電圧範囲     :AC75~600V
電源       :LR03(アルカリ単4)×2本
寸法/質量    :本体65(H)x45(W)x53(D)mm、センサ90(H)x55(W)x28(D)mm
          /約195g(電池込)

価格その他

標準価格: 45,000円(税込49,500円)
製品URL : https://www.sanwa-meter.co.jp/japan/products/accessory-fuse/acs102.html

会社概要

商号  : 三和電気計器株式会社
代表者 : 代表取締役 田中 真秀
所在地 : 〒101-0021 東京都千代田区外神田2-4-4 電波ビル
創業  : 1941年8月
事業内容: 電気測定器の製造販売
資本金 : 5,577万円
URL   : https://www.sanwa-meter.co.jp/

本製品に関するお客様からのお問い合わせ先

三和電気計器株式会社
フリーダイアル:0120-51-3930(受付・平日:9:30~12:00/13:00~17:00)
